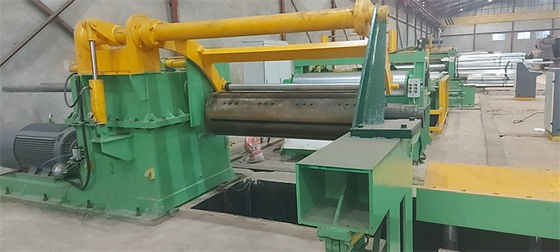

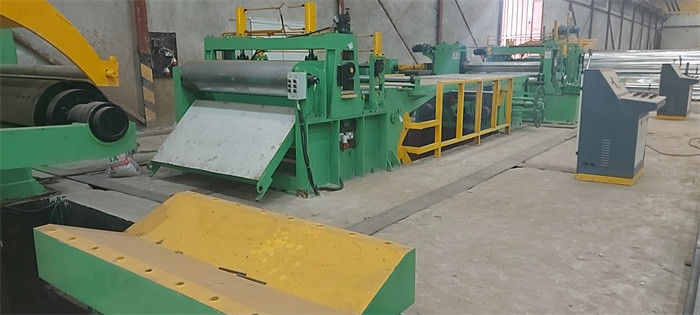

เส้นตัดความแม่นยำสูงความเร็วสูง Light Gauge 0.3-3 X 1250

เส้นตัดแม่นยำขายร้อนสำหรับมาตรวัดแสง (0.3-3 X 1250)

เส้นตัดแผ่น Light Gauge มีรุ่นขายร้อน0.3-3 X 1250 ตัด ความเร็วปกติ 120m / นาที มีการจัดเรียงกลไกเพื่อลดเวลาหยุดทำงานเวลาในการโหลด การต๊าปเกลียว และการขนถ่ายขดลวดสามารถทำได้ใน 10 นาทีโดยทั่วไปขดลวด 15T ต้องการ 30-40 นาทีในแต่ละวัน 8 ชั่วโมงสามารถผลิตได้ 200T

สายตัดโลหะวัดแสงความเร็วสูงความแม่นยำสูงมีลักษณะเฉพาะของการออกแบบ การตัดเฉือน การประกอบ และติดตั้งอย่างแม่นยำ เราจัดหาสายการตัดขนาด 3 x 1250 ไปยังรัสเซีย (2 ชุด) คาซัคสถาน (2 ชุด) คอสตาริกา (1 ชุด) เอลซัลวาดอร์ (1 ชุด) , โคลอมเบีย(1set), แทนซาเนีย(1set), ไนจีเรีย(1set), ฟิลิปปินส์(2sets) ฯลฯ.

องค์ประกอบและเค้าโครง

อานเตรียมคอยล์, รถขนคอยล์, Uncoiler, ตัวเปิดหัวคอยล์, ตัวป้อนหยิก & ตัวปรับระดับ, แรงเฉือน, ตัวสะสมหลุม 1, คู่มือการเข้า, ตัวแยก, เครื่องม้วนเก็บเศษ, ตัวสะสมหลุม 2, ตัวปรับความตึงและตัวคั่นล่วงหน้า, ลูกกลิ้งหลังแรงเฉือนและลูกกลิ้งเบี่ยง , recoiler พร้อมตัวแยกแขน, รถปล่อยคอยล์, (ประตูหมุน)

• 1.อานเก็บคอยล์ : ใส่คอยล์พร้อมที่อาน รถคอยล์อยู่ใต้คอยล์แล้วยกขึ้น
• 2. รถโหลดคอยล์: ทั้งรถคอยล์แบบตั้งพื้นหรือแบบหลุม โหลดคอยล์ลงบนแกนปลดคอยล์
• 3. uncoiler แกนเดี่ยว: แกนขยายไฮดรอลิกสำหรับมาตรฐานФ508mm และสามารถติดตั้งส่วนเพิ่มเติมหรือปลอกยางเพื่อคลายขดลวด ID ที่ใหญ่กว่า
• 4.ลูกกลิ้งกดหัวคอยล์, แผ่นโกยปอก: เพื่อเปิดหัวคอยล์แล้วส่งหัวเข้าไปในตัวป้อนแบบหยิก
• 5.Pinch feeder, 3rolls Leveler, front shear: ในเธรดส่งหัวคอยล์ไปข้างหน้าเพื่อ slitter ในโหมดอัตโนมัติซิงโครนัสกับ slitter อย่างต่อเนื่องส่งแถบเข้าไปในลูปสะสม 1 #
• 6.1 # วงสะสม: แผ่นกระพือไฮดรอลิกเป็นสะพานเพื่อให้แผ่นบาง ๆ ผ่านระหว่างขั้นตอนการทำเกลียว ในโหมดอัตโนมัติ สะสมการเดินทางของเหล็กในหลุมเพื่อซิงโครไนซ์การป้อนหยิกและความเร็วการตัด
• 7. ลูกกลิ้งกดและตัวกั้นด้านข้าง: เพื่อนำแถบเหล็กแนวนอนและแนวตั้งตรงกลางของ slitter
• 8.Slitter: รวมด้ามมีดคู่ขนาน ขาตั้ง slitter แบบเคลื่อนย้ายได้ 1 อัน ขาตั้ง slitter แบบตายตัว 1 อัน กลไกขันสกรู มอเตอร์และระบบส่งกำลัง ตลอดจนเครื่องมือสลิตเตอร์ที่มีความแม่นยำสูง
• 9. เครื่องม้วนเศษขอบ: ม้วนเศษขอบ, ความตึงเครียดที่คดเคี้ยวมีให้โดยมอเตอร์ที่ควบคุมโดยอินเวอร์เตอร์
• 10.2# หลุมสะสมห่วง: โครงสร้างเดียวกันกับหลุมสะสม 1# เพื่อรับประกันความเร็วซิงโครนัสของการตัดและการหดตัว แถบร่องไม่เคยพันกันในห่วง
• 11. ลูกกลิ้งกด, ความตึง, แรงเฉือนหลัง: กดแถบกรีด, ขนแกะไฮดรอลิกชนิดสักหลาดหรือลูกกลิ้งชนิดความตึงของการหดตัว, หางแถบตัดแบน
• 12.Pre separator และ Deflector Roller: ก่อนหดตัว ให้แยกแถบเหล็กตามลำดับและแถบเบี่ยงเบนเพื่อหดตัวของแมนเดรลกริปเปอร์
• 13. การแยกส่วนหุ้มแขนและตัวยึด: แกนหมุนแบบไม่มีรอยต่อหรือแบบเปิด, แถบขดลวดขึ้นอย่างเรียบร้อย
• 14.Coils Unloading Car: ถอดคอยล์สลิตออกจากแมนเดรลหดตัว
• 15.ระบบไฮดรอลิค: ชุดไฟไฮดรอลิค, วาล์ว, ท่อและข้อต่อ
• 16. ระบบควบคุมไฟฟ้า: Siemens PLC เพื่อควบคุมการทำงานของสายตัด

พารามิเตอร์

การวาดเค้าโครง
