Q235 S355 เครื่องตัดเหล็กม้วนสายเครื่องตัดสายวัดหนัก 14 X 2000

สายตัดขนาดหนักสําหรับ Q235 S355 สายสอยเหล็ก 14 x 2000

เพื่อตัดแผ่นโค้ลหนา 3-14 มม ในทิศทางยาว (หรือการตัดขนาดใหญ่ขนาดใหญ่, เช่น 2-8 มม.), เป็นต้น..., เครื่องตัดจะทนภาระหนักด้วยโครงสร้างเครื่องที่แข็งแรง!

ระดับการอัตโนมัติของสายตัดขนาดใหญ่ต้องสูง เพราะการทํางานด้วยมือจะไม่เป็นไปได้สําหรับเครื่องจักรที่หนัก การปรับทั้งหมดต้องเป็นอัตโนมัติ เช่นการหมุนหัวโค้ลคู่นํากลาง, การล่อหุ้น, การเปลี่ยนเครื่องแยก, การบรรทุกและการบรรทุกโค้ล, ฯลฯ

เห็นได้ชัดว่าสายตัดเหล็กขนาดใหญ่ เป็นการลงทุนที่ใหญ่ การนํามันมาใช้ในการตัดสอยเหล็กขนาดใหญ่บางทีจํานวนการตัดของมันไม่ได้มากเพราะความกว้างของแผ่นขนาดความหนาจะไม่เล็ก.

คุณลักษณะ:

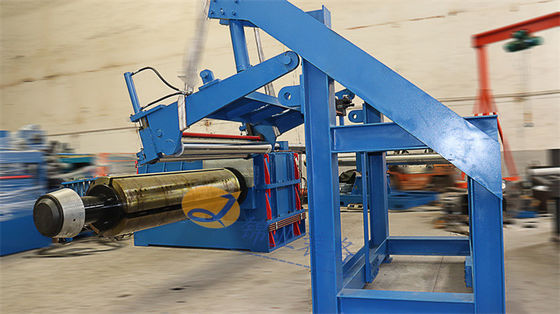

1. เครื่องถอดโค้ลสองโค้ลขนาดใหญ่: แผ่นโค้ลเหล็กหนามักหนักมีเส้นผ่าออกขนาดใหญ่ น้ําหนักโค้ลสูงสุดสามารถ 30-40T และเส้นผ่าออกสูงถึงประมาณ 2200 มม.กว้างของโค้ลภายในไม่ค่อยปกติ, ดูเป็นรูปร่างโอวาล, สอง mandrels กระโปรงตรงข้ามสามารถสนับสนุนง่าย coil ภายใน.

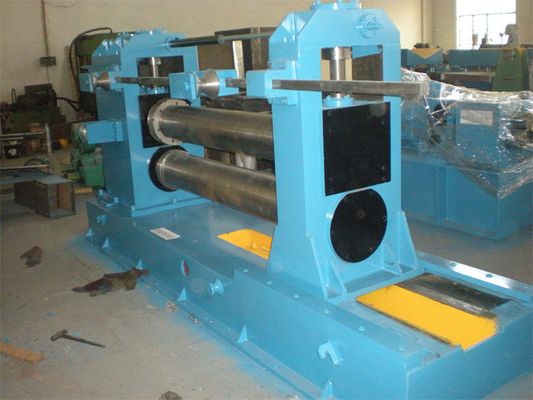

2. แข็งแรง pre leveler ก่อนการตัด: แผ่นหนาถูกบิดขึ้นเพื่อกลายเป็นโค้ลในสายการม้วน, แพร่ระยะการโค้ลของแผ่นแข็งแรง, แพร่ระดับแข็งแรงสามารถชื้นโค้ลโค้งรัศมีที่จะกลายเป็นเรียบ,พร้อมสําหรับการตัดต่อ
3. การนําทางด้านการปรับแบบมอเตอร์: สําหรับแผ่นวัดความหนา, การนําทางด้านการปรับแบบมอเตอร์โดยกดปุ่มบนแพนล.
4. Slitter และ recoiler: โครงสร้างเหมือนกับปกติ, แข็งแรงกว่ามาก, และบางส่วนใช้วัสดุพิเศษ. การตัดและ recoiling ทํางานในการร่วมกันโดยการควบคุม PLC.

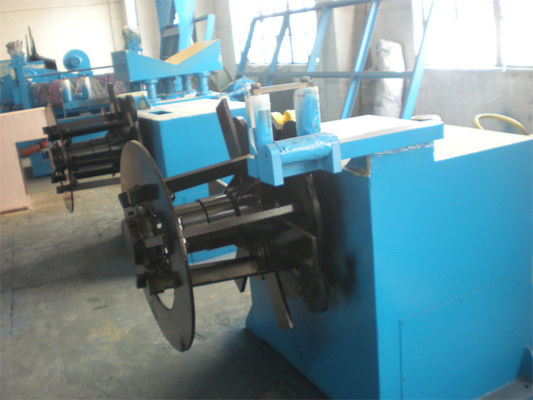

5. เครื่องล่อขยะสองเครื่องในแต่ละด้าน: ขับเคลื่อนโดยอิสระโดยมอเตอร์ความถี่ AC ใหญ่
6. เครื่องขยับ 5 รอลล์: ความเครียดของ 5 รอลล์คือ 3 มากกว่า 2 โครงสร้างรอลล์, การรักษาสแตนเลสแสตริปอย่างใกล้ชิดภายใต้ความเครียดถอยที่มั่นคง

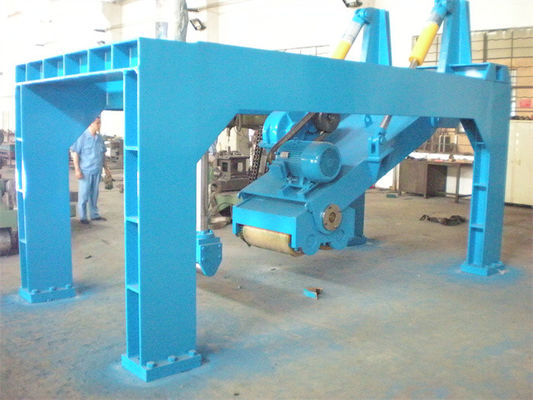

7. เส้นแยกกรอบพิมพ์เหนือ recoiler: เพื่อให้แน่ใจว่าการถอยถอยต่อเนื่อง ทุกเส้นต้องถูกจัดเรียงและแน่นชั้นหนึ่งบนชั้นใต้กรอบสื่อแยกไฮดรอลิกยืนมั่นคงบนรากฐาน, การกดแกนแยกออกบนแผ่นย้อนกลับโดยกล่องไฮดรอลิกสอง
8. การควบคุมไฟฟ้า: ตู้ควบคุมกลางอยู่เบื้องหลังเครื่องตัดด้านขับเคลื่อน แพเนลผู้ปฏิบัติการนั่งอยู่ด้านหน้าเครื่องที่มีจอสัมผัสและ Siemens PLC
9. แพคพลังงานไฮดรอลิก จะมีสองสถานี หนึ่งในระยะหน้าของสาย และอีกอันในระยะหลัง

 การประกอบและปารามิเตอร์:

การจัดวาง:
