รายละเอียดสินค้า:
|
| วัสดุ: | CR, GI แผ่นม้วน | ความกว้างของคอยล์: | 400-1600 |
|---|---|---|---|
| ความหนาของคอยล์: | 0.3-3.2 | น้ำหนักม้วน: | 25 ต |
| รหัสคอยล์, OD: | 508มม.,2000มม | จำนวนการตัด: | 3 มม. x 12 แถบ |
| ความเร็วในการตัด: | 0-200ม./นาที | สลิตเตอร์คู่: | การเปลี่ยนแปลงอย่างรวดเร็ว |
| การขนถ่ายขดลวด: | ประตูหมุน | พื้นที่ดิน: | 25ม.x13ม |
| พลังงานทั้งหมด: | 380KW | แมนเดรหดตัว: | 508 |
| เน้น: | สายตัดแม่นยำ 200mpm,สายตัดแม่นยำ 3x1600,เครื่องตัดสายเหล็กม้วน |
||

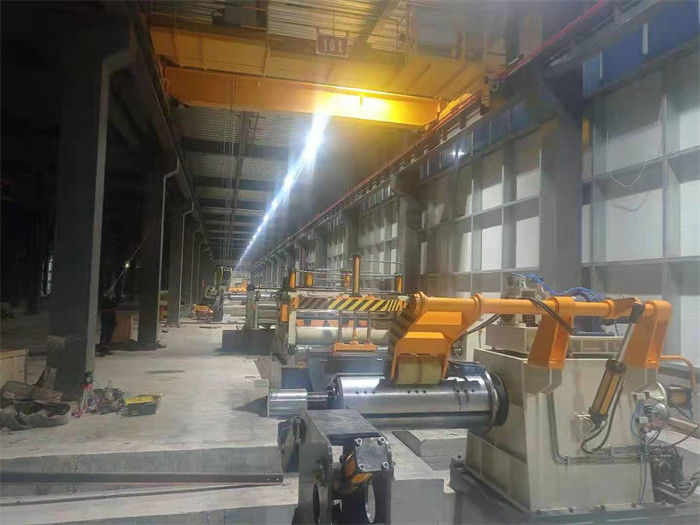

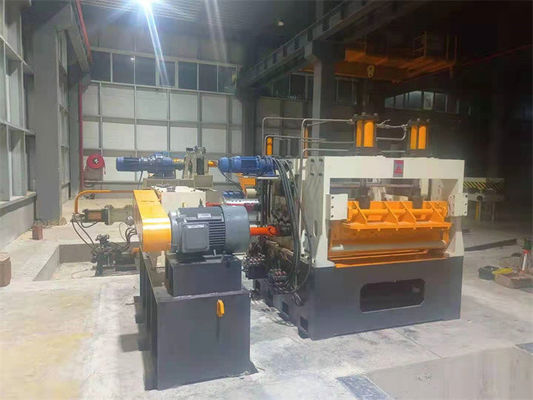

เครื่องตัดเหล็กม้วนความเร็วสูงพิเศษ 3 x 1600 200mpm
แนวการตัดขั้นสูงชนิดใหม่ของเราปรับปรุงในหลายส่วนและให้ความเร็ว ความเสถียร และความแม่นยำที่สูงขึ้น
1. เดคูลเลอร์แมนเดรลเดี่ยว: กดปุ่มเดียวบนแผงควบคุมการทำงาน ศูนย์กลางเพื่อปรับคอยล์บนเส้นกลางได้อย่างง่ายดาย
หากขดลวดบางส่วนถูกกรีด แผ่นคอยล์ที่เหลือสามารถกลับคืนสู่ตัวคลายคอยล์ได้
ลูกกลิ้ง 2.Pinch มีบทบาทแนะนำการโก่งตัวนอกเหนือจากการป้อนหยิก
3.ชุดไกด์ด้านข้าง: เพิ่มลูกกลิ้ง 1 ต่อ 2 กดลูกกลิ้งด้านบนลงด้วยลมเพื่อให้แถบเหล็กเรียบผ่าน
4.สลิตเตอร์:
5. เครื่องม้วนเศษ: ม้วนแนวตั้งหรือแนวนอนตามที่ลูกค้าต้องการ
6. ตัวแยกและตัวปรับความตึงเบื้องต้น: เพลาแยกทั้งหมดเหมือนกันและถอดประกอบและติดตั้งได้ง่าย
การจัดเตรียมความตึงเครียดเป็นระบบไฮดรอลิกของปั๊มลูกสูบแปรผัน กระบอกไฮดรอลิกสองตัวด้านบนให้แรงดันที่สมดุล
7. โพสต์แรงเฉือนและลูกกลิ้งเบี่ยง: โพสต์เฉือนตัดหางแถบที่ผิดปกติทำให้การบรรจุบน recoiler ง่ายขึ้น
ตัวเข้ารหัสบนลูกกลิ้งเบี่ยงจะติดตามความยาวของการตัดและแสดงบนหน้าจอสัมผัส
8. ท่อไฮดรอลิคใช้ชนิดล็อคแคลมป์ โครงสร้างแข็งแรง และติดตั้งและถอดประกอบได้ง่าย
หลักการของเราในการทำเครื่อง:
1/ เครื่องตัดแต่ละเครื่องได้รับการปรับแต่ง
2/ ปรับปรุงแต่ละส่วนของเส้นสลิตเตอร์
3/ คำนึงถึงความสะดวกในการปฏิบัติงาน
4/ ตรวจสอบการทำงานที่ราบรื่นของเส้นตัดทั้งหมด
5/ บันทึกความปลอดภัยถูกทำเครื่องหมายไว้
พารามิเตอร์:
| วัตถุดิบ | ผลิตภัณฑ์สำเร็จรูป | เครื่องมือ | พลัง | ความจุ |
| แม่ขด | เบบี้คอยส์ | |||
| ID 508 มม | ID 508 มม | มีดดิสก์ ID220 x OD330 x 10มม |
เครื่องตัด 132KW |
ความเร็ว 0-200ม./นาที |
| OD 2000mm | OD 2000mm | มีดสเปเซอร์ ID220x OD260 |
รีคอยล์160KW | ความแม่นยำ +/-0.10มม |
| น้ำหนัก 25T | น้ำหนัก 25T | ตัวคั่น ID85 x OD180mm |
ทั้งหมด 380KW |
แคมเบอร์ 0.5มม./ม |
| ความหนา 0.3-3มม |
แถบ 1mm x 30slits, 3mm x 12slits | แผ่นความตึงเครียด 1350 x 400 มม |
โคก: |
|
| ความกว้าง 300-1600มม |
ความกว้าง 20-600มม |
สเปเซอร์ไนลอน: ID85 x OD100mm |
องค์ประกอบและพารามิเตอร์:
| เลขที่ | องค์ประกอบ | พารามิเตอร์ |
| 1 | รถคอยล์ให้อาหาร | 25 ต |
| 2 | Uncoiler แมนเดรลคู่ | Φ508 มม. โหลด 25T |
| 3 | ตัวป้อนหยิกและตัวปรับระดับลูกกลิ้งห้าตัว | Φ160มม., 30KW |
| 4 | กรรไกรไฮดรอลิค | 3x1600 |
| 5 | หลุมสะสม 1 | ความยาว3000mm |
| 6 | คู่มือด้านข้างและ Pres Roller | กว้าง300-1600mm |
| 7 |
เครื่องตัด |
Φ220มม., 132KW +4KW x 3 |
| 8 | ที่กรอเศษขอบและหาง Strips กด | 7.5KW x 2 |
| 9 | หลุมสะสม 2 | ความยาว4000mm |
| 10 | Pre-separator, Tensioner, ลูกกลิ้งทรงตัว |
การแยกสองครั้ง ขนแกะรู้สึกตึงเครียด |
| 11 | ReCoiler (พร้อมแผ่นแยก, ตัวดัน) | Φ508mm, 160KW, 25T โหลด |
| 12 | รถคอยส์ดิสชาร์จ | 25 ต |
| 13 | ระบบไฮดรอลิค | วาล์ว Rexroth ปั๊ม Yuken |
| 14 | ระบบควบคุมด้วยไฟฟ้า | ไดรฟ์ Parker DC, Siemens PLC และหน้าจอสัมผัส |
