เครื่องตัดเหล็กเส้นความแม่นยำสูงความเร็วสูงเครื่องตัดแผ่นบางเกจ

เส้นตัดเหล็กความแม่นยำสูงความเร็วสูงสำหรับแผ่นเกจบาง

เครื่องตัดแผ่นบางต้องใช้ความเร็วสูงในการตัด 120 ม./นาที, 150 ม./นาที, 200 ม./นาที ดังนั้นประมาณครึ่งชั่วโมงก็สามารถกรีดม้วนเดียวได้ แถม

กลไกที่มีประสิทธิภาพถูกจัดเรียงเพื่อลดเวลาลง เวลาในการโหลด เธรด และขนถ่ายสามารถเสร็จสิ้นภายใน 10 นาที ทุกๆ 8 ชั่วโมงสามารถสลิตได้ 10 คอยล์ (10 คอยล์ x 15T = 150T)

ตัวอักษร:

1. อานเก็บคอยล์: ใส่คอยล์บนอาน รถคอยล์ (รถเข็น) สามารถเข้ามาใต้คอยล์แล้วยกขึ้น ซึ่งช่วยลดเวลาการทำงานของเครนเหนือศีรษะ และหลีกเลี่ยงไม่ให้คอยล์เหล็กเสียหายหากเครนวางคอยล์บนคอยล์คาร์โดยตรง
2. รถโหลดคอยล์: ทั้งรถคอยล์แบบตั้งพื้นหรือแบบหลุม ให้แน่ใจว่าโหลดคอยล์อย่างมีประสิทธิภาพบนแมนเดรลที่ไม่คอยล์

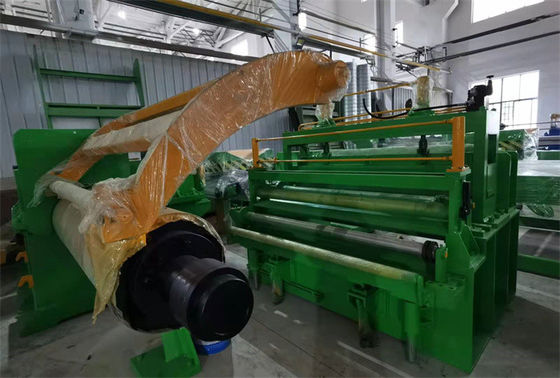

3. เครื่องคลายคอยล์เดี่ยว: แมนเดรลขยายตัวแบบไฮดรอลิคเหมาะสำหรับ 508 มม. และสามารถติดตั้งส่วนเพิ่มเติมหรือปลอกยางเพื่อคลายคอยล์ ID ที่ใหญ่กว่าได้โหลดบนแมนเดรลแตกต่างกันไปตามขนาดของขดลวดโลหะ
4. แขนกดดึงหัวคอยล์, แผ่นพรวนดินปอก: ร่วมมือกันเพื่อเปิดหัวคอยล์และส่งเข้าไปในตัวป้อนหยิก
5. ตัวป้อนแบบหยิกและอุปกรณ์ปรับระดับล่วงหน้า: ในการทำเกลียวจะส่งหัวคอยล์ไปข้างหน้าเพื่อสลิตเตอร์ ในโหมดอัตโนมัติ ซิงโครนัสกับสลิตเตอร์จะส่งแถบอย่างต่อเนื่องไปยังวงจรสะสม
6. 1 # วงจรสะสมตัวแรกในดิน: แผ่นกระพือไฮดรอลิกเป็นสะพานเพื่อให้แผ่นบางผ่านระหว่างขั้นตอนการทำเกลียว ในโหมดอัตโนมัติ สะสมการเดินทางของเหล็กในหลุมเพื่อซิงโครไนซ์การป้อนหยิกและความเร็วการตัด พร้อมตาไฟฟ้าบนผนังหลุมเพื่อตอบรับ
7. ลูกกลิ้งกดและตัวกั้นด้านข้าง: เพื่อนำทางแถบเหล็กในแนวนอนและแนวตั้งตรงกลางของเครื่องตัดปรับตัวกั้นด้านข้างให้พอดีกับความกว้างของแถบเหล็กด้วยตนเอง

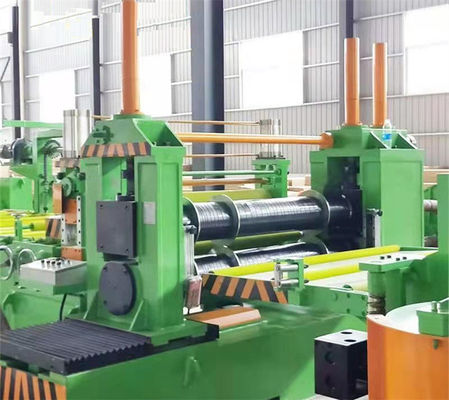

8. เครื่องจักรหลัก, เครื่องตัด: รวมเพลามีดคู่ขนาน, ขาตั้งเครื่องตัดกระดาษแบบเคลื่อนย้ายได้หนึ่งเครื่อง, ขาตั้งเครื่องตัดแบบตายตัวหนึ่งเครื่อง, กลไกการขันเกลียว, ไดรฟ์และระบบส่งกำลังควบคุมโดยไดรเวอร์ DC / AC
9. เครื่องม้วนเศษขอบ: ม้วนเก็บเศษขอบ ความตึงของขดลวดมีให้โดยมอเตอร์ไซโคลิดผ่านล้อแรงเสียดทาน
10. หลุมสะสม 2#: โครงสร้างเดียวกันกับหลุมสะสม 1# เพื่อรับประกันความเร็วในการตัดและการหดตัวแบบซิงโครนัส แถบร่องไม่เคยพันกันในลูป
11. หน่วยวัดความตึงและความเร็ว: เส้นใยไฮดรอลิกแบบสักหลาดหรือแบบลูกกลิ้ง จัดเตรียมความตึงของการหดตัว การเข้ารหัสสายวัดความเร็วก่อนการหดตัว
12. ลูกกลิ้งเบี่ยงและตัวคั่นล่วงหน้า: ก่อนหดตัว ให้แยกแถบเหล็กออกตามลำดับ และแถบนำทิศทางเพื่อหดคีมจับแมนเดรล
13. การแยกโอเวอร์อาร์มและรีคอยล์: แมนเดรลแบบไม่มีรอยต่อหรือแบบเปิด เพื่อให้แน่ใจว่าการรีคอยล์ดี การม้วนลอน ≤0.5มม. ความแตกต่างของขอบ ±0.10มม.
14. ระบบควบคุมไฟฟ้า: Siemens PLC เพื่อควบคุมเส้นตัดที่ทำงานด้วยความเร็วสูง 200 ม./นาทีü
