สายตัดเหล็กม้วนสำหรับงานหนัก 0-50 ม. / นาทีสำหรับเกจหนัก 10 X 1800

เส้นตัดแผ่นเหล็กม้วนหนาเกจ

สายตัดเหล็กม้วนสำหรับงานหนักสำหรับเกจหนัก 10 x 1800

แผ่นม้วนหนาตัดในทิศทางตามยาวเช่นเหล็กคาร์บอนปกติ 8 มม. 10 มม. 12 มม. 14 มม. หรือการกรีดเกจแรงดึงสูงเช่น 4 มม. 5 มม. 6 มม. 7 มม. 8 มม. ฯลฯ ... เครื่องตัดต้องแบกหนัก หน้าที่และโครงสร้างเครื่องจักรต้องเป็นโครงสร้างที่แข็งแรงและทำงานอัตโนมัติ

เราจัดหาเครื่องตัดแผ่นหนาแรงดึงสูงแบบ double slitters ขนาด 6x2000 ให้กับอินเดีย , เครื่องตัดแบบ double heads ขนาด 8 x 2000 ให้กับประเทศแอลจีเรียและรัสเซีย , เครื่องตัดขนาด 12x1250mm ไปยังมณฑลเสฉวนภายในประเทศประสบการณ์ของเรามีมากมาย สามารถออกแบบ เครื่องตัดกระดาษได้ตามที่ลูกค้าต้องการ

ลักษณะเฉพาะ :

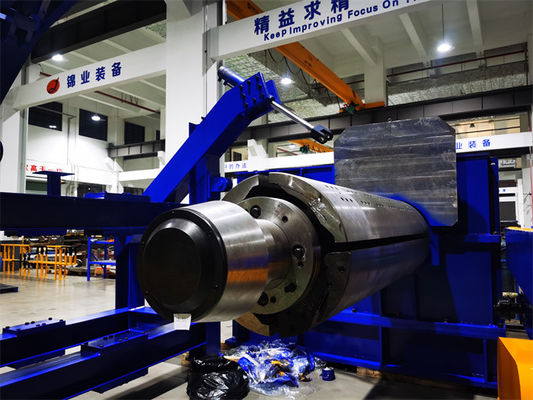

1. เครื่องคลายคอยล์สองหัวขนาดใหญ่: แผ่นคอยล์เหล็กหนามักมีน้ำหนักมากโดยมีเส้นผ่านศูนย์กลางภายนอกขนาดใหญ่ น้ำหนักสูงสุดของคอยล์สามารถอยู่ที่ 30-40T และเส้นผ่านศูนย์กลางภายนอกสูงสุดประมาณ 2200 มม.เส้นผ่านศูนย์กลางของขดลวดด้านในไม่ปกติ ดูเป็นรูปวงรี แกนกลางสองอันที่อยู่ตรงข้ามกันสามารถรองรับขดลวดด้านในได้อย่างง่ายดาย

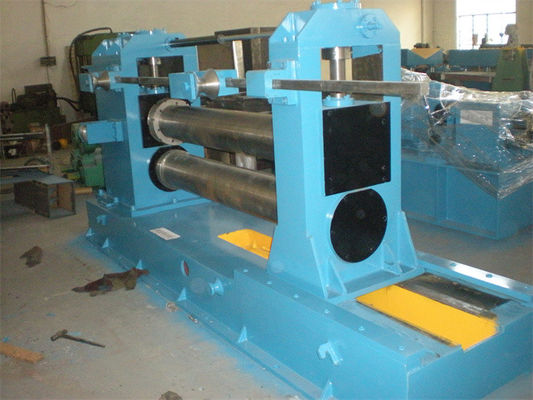

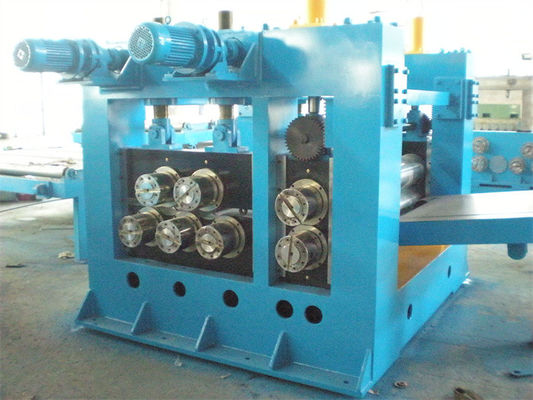

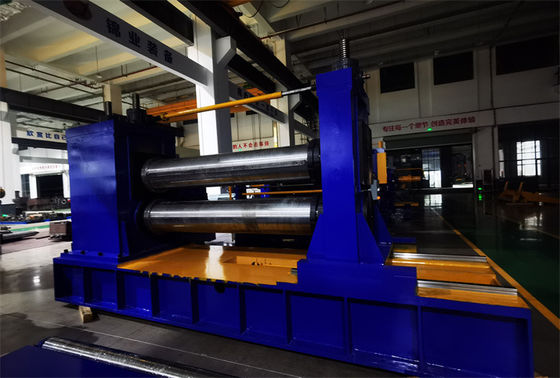

2. เครื่องปรับระดับล่วงหน้า 5 ม้วนที่แข็งแกร่งก่อนการตัด: แผ่นหนาถูกพันจนเป็นม้วนในแนวการรีด รัศมีการม้วนของแถบมีความแข็งแรง เครื่องปรับระดับที่แข็งแกร่งสามารถแผ่รัศมีการดัดของขดลวดให้แบนพร้อมสำหรับการกรีดในภายหลัง
3. ตัวปรับความตึงลูกกลิ้ง 5 ตัว: ความตึงของลูกกลิ้ง 5 ตัวคือ 3 ต่อ 2 โครงสร้างลูกกลิ้ง ทำให้แถบเหล็กแนบสนิทภายใต้แรงดึงกลับที่มั่นคง
4. แถบแยกโครงกดทับรีคอยล์: เพื่อให้แน่ใจว่าการรีคอยล์ต่อเนื่อง แถบแต่ละอันต้องถูกยึดให้เป็นระเบียบและแน่นหนึ่งชั้นเหนือชั้นใต้ โครงกดแยกไฮดรอลิกตั้งอยู่บนฐานอย่างแน่นหนา กดเพลาแยกลงบนแถบรีคอยล์ด้วยกระบอกไฮดรอลิกสองตัว

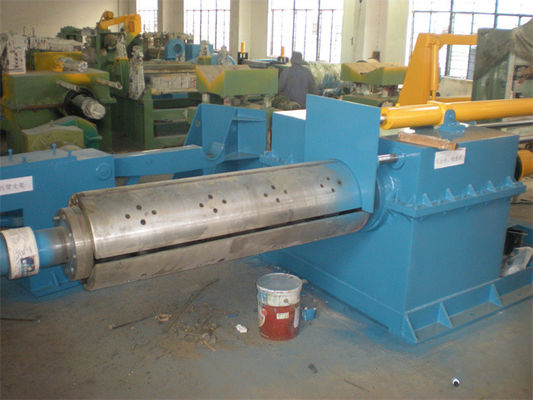

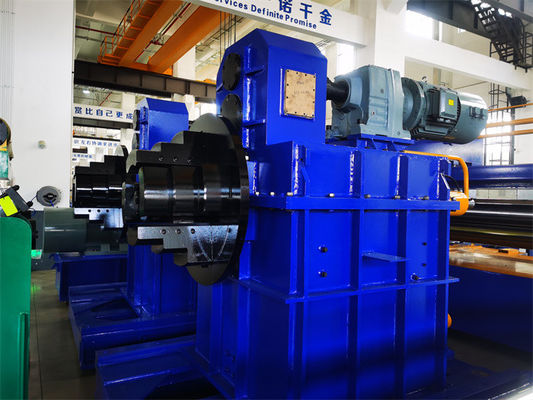

5. Slitter และ recoiler: โครงสร้างเหมือนกับปกติ แข็งแรงกว่ามาก และบางส่วนใช้วัสดุพิเศษงานสลิตและรีคอยล์ซิงโครไนซ์โดยการควบคุม PLC
6. ตัวกั้นด้านข้างแบบปรับด้วยมอเตอร์: สำหรับแผ่นเกจวัดความหนา ตัวปรับด้านข้างแบบปรับด้วยมอเตอร์โดยการกดปุ่มบนแผงควบคุม
7. เครื่องม้วนเก็บเศษ 2 อันที่แต่ละด้าน: ขับเคลื่อนโดยอิสระจากมอเตอร์ความถี่ไฟฟ้ากระแสสลับขนาดใหญ่พร้อมการเลื่อนที่ม้วนเก็บเศษ
8. ระบบควบคุมไฟฟ้า: ตู้ไดรฟ์หลักอยู่ด้านหลังเครื่องตัดที่ด้านไดรฟ์ แผงผู้ควบคุมอยู่ด้านหน้าเครื่องซึ่งมีหน้าจอสัมผัสและ PLC ของ Siemens

 องค์ประกอบและพารามิเตอร์:

รูปแบบ:
