เครื่องตัดเหล็กเส้นแบบหนา เครื่องตัดเหล็กแผ่น 3-12 X 2000

เส้นตัดแผ่นเหล็กม้วนหนาเกจ

การตัดแผ่นม้วนหนาในแนวยาว เช่น เหล็กเหนียวขนาด 8 มม. 10 มม. 12 มม. 14 มม. หรืองานสลิตเกจแรงดึงสูง เช่น 4 มม. 5 มม. 6 มม. 7 มม. 8 มม. เป็นต้น... เครื่องจักรต้องรับน้ำหนักมาก โครงสร้างรับน้ำหนักและเครื่องจักรต้องแข็งแรง โครงสร้างแข็งแรง!

เราจัดหาเครื่องตัดแผ่นหนาแรงดึงสูงให้กับอินเดียรุ่น 6x2000, 8 x 2000 สองหัวตัดบรรทัดไปยังแอลจีเรียและรัสเซีย, เครื่องตัดขนาด 12x1250 มม. ไปยังตลาดภายในประเทศในมณฑลเสฉวน

ลักษณะเฉพาะ :

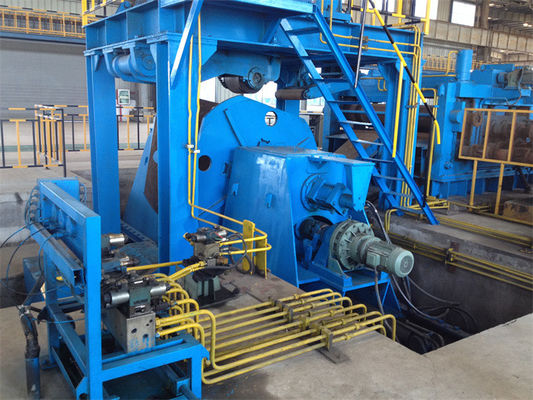

1. เครื่องคลายคอยล์เย็นทรงกรวยคู่ขนาดใหญ่: แผ่นคอยล์เหล็กหนามักมีน้ำหนักมากโดยมีเส้นผ่านศูนย์กลางภายนอกขนาดใหญ่ น้ำหนักคอยล์สูงสุดสามารถอยู่ที่ 30-40T และเส้นผ่านศูนย์กลางภายนอกสูงสุดประมาณ 2200 มม.เส้นผ่านศูนย์กลางของขดลวดด้านในไม่ปกติ ดูเป็นรูปวงรี แกนกลางสองอันที่อยู่ตรงข้ามกันสามารถรองรับขดลวดด้านในได้อย่างง่ายดาย
2. เครื่องปรับระดับก่อนการตัดที่แข็งแกร่ง: แผ่นหนาถูกพันจนเป็นม้วนในแนวการรีด รัศมีการม้วนของแถบมีความแข็งแรง เครื่องปรับระดับที่แข็งแกร่งสามารถทำให้รัศมีการดัดของขดลวดแบนราบพร้อมสำหรับการกรีดในภายหลัง
3. ตัวปรับความตึงลูกกลิ้ง 5 ตัว: ความตึงของลูกกลิ้ง 5 ตัวคือ 3 ต่อ 2 โครงสร้างลูกกลิ้ง ทำให้แถบเหล็กแนบสนิทภายใต้แรงดึงกลับที่มั่นคง

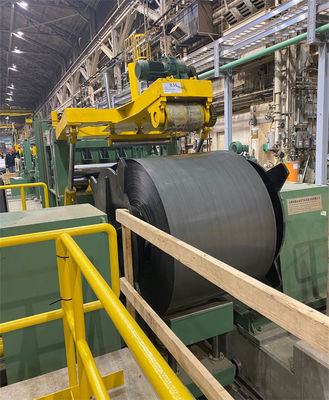

4. แถบแยกโครงกดทับรีคอยล์: เพื่อให้แน่ใจว่าการรีคอยล์ต่อเนื่อง แถบแต่ละอันต้องถูกยึดให้เป็นระเบียบและแน่นหนึ่งชั้นเหนือชั้นใต้ โครงกดแยกไฮดรอลิกตั้งอยู่บนฐานอย่างแน่นหนา กดเพลาแยกลงบนแถบรีคอยล์ด้วยกระบอกไฮดรอลิกสองตัว
5. Slitter และ recoiler: โครงสร้างเหมือนกับปกติ แข็งแรงกว่ามาก และบางส่วนใช้วัสดุพิเศษงานสลิตและรีคอยล์ซิงโครไนซ์โดยการควบคุม PLC
6. ตัวกั้นด้านข้างแบบปรับด้วยมอเตอร์: สำหรับแผ่นเกจวัดความหนา ตัวปรับด้านข้างแบบปรับด้วยมอเตอร์โดยการกดปุ่มบนแผงควบคุม
7. เครื่องม้วนเก็บเศษ 2 อันที่แต่ละด้าน: ขับเคลื่อนโดยอิสระจากมอเตอร์ความถี่ไฟฟ้ากระแสสลับขนาดใหญ่พร้อมการเลื่อนที่ม้วนเก็บเศษ
8. การควบคุมไฟฟ้า: ตู้ CCD อยู่ด้านหลังเครื่องตัดด้านไดรฟ์ แผงผู้ควบคุมตั้งอยู่ด้านหน้าเครื่องซึ่งมีหน้าจอสัมผัสและ PLC ของ Siemens

 องค์ประกอบและพารามิเตอร์:

รูปแบบ:
