เครื่องตัดเส้น Light Gauge ความแม่นยำสูง 0.3-3 X 1250mm

เส้นสลิตติ้งมาตรวัดแสงความแม่นยำสูงความเร็วสูง (0.3-3 X 1250)

ความเร็วของเส้นตัดแผ่น Light Gauge ความเร็วสูงสามารถเป็น 120 ม./นาที, 150 ม./นาที, 200 ม./นาทีในการตัดอัตโนมัติ เพื่อลดระยะเวลาที่มีการจัดกลไกที่มีประสิทธิภาพ เวลาในการโหลด การร้อยและการขนถ่ายสามารถทำได้ภายใน 10 นาทีโดยเฉลี่ยแล้วขดลวด 15T ต้องการ 30 นาที แต่ละวัน 8 ชั่วโมงสามารถผลิตได้ 240T

การตัดแผ่นขดลวดโลหะเกจวัดแสงอย่างต่อเนื่องด้วยความเร็วสูงด้วยความแม่นยำสูง แต่ละหน่วยของเส้นตัดควรได้รับการออกแบบ กลึง ประกอบ และติดตั้งอย่างประณีตเพื่อให้กระบวนการตัดราบรื่น ในขณะเดียวกันควรพิจารณาลักษณะพิเศษของวัสดุแถบโลหะบางเรามีประสบการณ์โชกโชนในการออกแบบและสร้างเส้นสลิตแบบกำหนดเองด้วยความแม่นยำสูงความเร็วสูงสำหรับสลิตแผ่นโลหะเกจบาง

เราได้จัดหาเส้นตัดไปยังอินโดนีเซีย มาเลเซีย อินเดีย ฟิลิปปินส์ เวียดนาม ซาอุดีอาระเบีย สหรัฐอาหรับเอมิเรตส์ อิรัก จอร์แดน อียิปต์ แอลจีเรีย ไนจีเรีย กานา คอสตาริกา บราซิล เวเนซุเอลา โคลอมเบีย สหรัฐอเมริกา คาซาคาสถาน รัสเซีย ยูเครน เป็นต้น

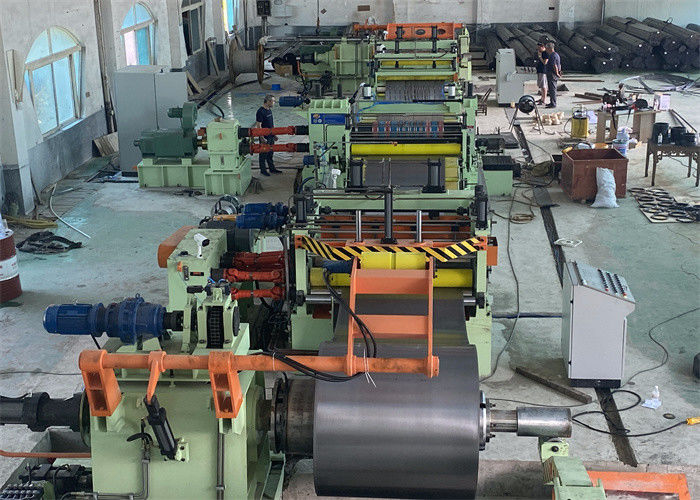

องค์ประกอบและเค้าโครง

อานเตรียมคอยล์, รถขนคอยล์, Uncoiler, ตัวเปิดหัวคอยล์, ตัวป้อนหยิก & ตัวปรับระดับ, แรงเฉือน, ตัวสะสมหลุม 1, คู่มือการเข้า, ตัวแยก, เครื่องม้วนเก็บเศษ, ตัวสะสมหลุม 2, ตัวปรับความตึงและตัวคั่นล่วงหน้า, ลูกกลิ้งหลังแรงเฉือนและลูกกลิ้งเบี่ยง , recoiler พร้อมตัวแยกแขน, รถปล่อยคอยล์, (ประตูหมุน)

• Uncoiler: โดยปกติจะเป็นแบบคานเดี่ยวสำหรับโหลดคอยล์ 15-20T

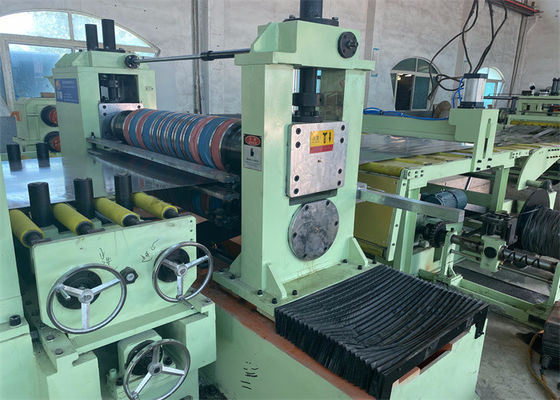

• เครื่องตัดสลิตเตอร์เป็นอุปกรณ์หัวใจของเครื่องตัดสลิตเตอร์ มีหัวจับคู่สำหรับมีดจานสำหรับติดตั้ง การเปลี่ยนสลิตเตอร์คู่อย่างรวดเร็วเป็นทางเลือก
• ลูกกลิ้งกดหางกรีด: ติดตั้งบนโต๊ะม้วนเหนือเครื่องม้วนเก็บเศษ เพื่อกดหางแถบกรีดไม่ให้ตกลงไปในหลุม
• ลูกกลิ้งกดลบคม: ก่อนปรับความตึง กดเสี้ยนบนขอบแถบ

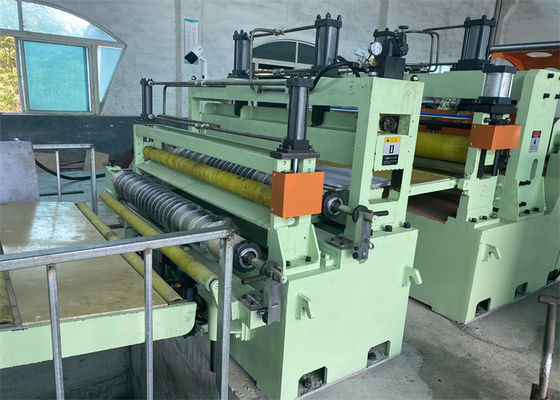

• สถานีปรับความตึง: ช่องสัมผัสคานหนีบผ้าสักหลาดเพื่อให้ความตึงของขดลวดสามารถปรับแรงตึงได้
• ลูกกลิ้งเข้ารหัสตัวเบี่ยง: เบี่ยงเบนทิศทางแถบและวัดความเร็วของเส้นเพื่อควบคุมการซิงโครไนซ์ระหว่างสลิตเตอร์และรีคอยเลอร์
• Recoiler: มีแกนหมุนที่ไร้รอยต่อหรือส่วนปกติเพื่อม้วนแถบตามลำดับภายใต้แถบกดที่แยกจากกัน

พารามิเตอร์

การวาดเค้าโครง
