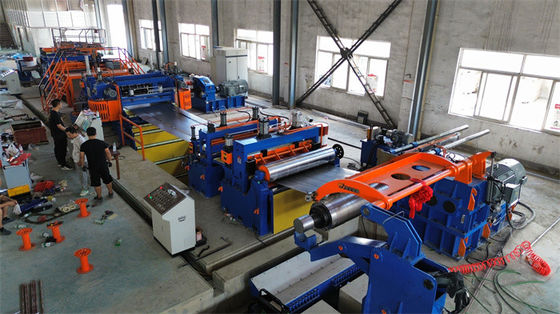

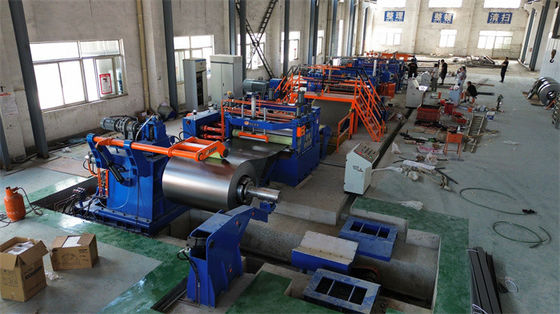

150mpm อัตโนมัติ โคลล์แผ่นโลหะตัดเส้นเส้นยาวเครื่องตัด 0.3-3 X 1600

เครื่องตัดตามยาวสำหรับแผ่นโลหะม้วนอัตโนมัติ 150mpm เครื่องตัดตามยาว 0.3-3 X 1600

เครื่องตัดแผ่นสแตนเลสความแม่นยำสูงมีโครงสร้างที่แข็งแรงและการผลิตที่แม่นยำมาก สายการตัดทำงานได้อย่างราบรื่นมาก

เหมาะสำหรับเหล็กกล้าคาร์บอนปกติ จุดคราก ≤270Mpa ความต้านทานแรงดึง ≤465Mpa สูงสุดถึงเหล็กโครงสร้างที่ดี จุดครากสูงสุด 350Mpa, แรงดึง 600Mpa

.

สามารถตัดเหล็กม้วนได้หลายสถานะ: รีดร้อน รีดเย็น ชุบสังกะสี ทาสีล่วงหน้าในเกรดเหล็กที่แตกต่างกัน

องค์ประกอบและลักษณะเฉพาะ

1. เครื่องคลายม้วนที่แข็งแรงมากและลูกกลิ้งกดเปิดม้วนและแผ่นขูด เพื่อยึดเหล็กม้วนให้มั่นคงในขณะที่ดึงแถบเหล็กออกมา และส่งหัวแถบเข้าไปในอุปกรณ์ป้อนแบบหนีบ

2. เครื่องตัด: ขาตั้งเครื่องตัด เพลา มีด มีขนาดใหญ่และแข็งแรง

3. ลูกกลิ้งส่งกำลังทั้งหมดเคลือบด้วยยาง PU

4. ลูปบ่อสะสมมีความยาวและลึกพอที่จะทำให้แน่ใจว่าแถบเหล็กสะสม

5. หน่วยจัดหาแรงดึงเป็นเจ้าของแผ่นสักหลาดขนสัตว์ชนิดแผ่นเพื่อให้แรงดึงที่เสถียรและปรับได้สำหรับการม้วนกลับ

6. เครื่องม้วนกลับมีตัวแยกแบบโอเวอร์อาร์มชนิดโครงพอร์ทัล จากด้านบนเพื่อกดแถบแยก

7. ความเร็วในการตัดสูงถึง 150m/min

8. มีดตัดจะเป็นวัสดุ SKD11, H13K, ฯลฯ

9. ระบบไฮดรอลิก เช่น กระบอกสูบไฮดรอลิก วาล์ว แข็งแรงและทนทาน

ความแม่นยำในการตัด:

• ค่าความคลาดเคลื่อนของความกว้างในการตัด: ≦0.10mm; ความกว้างในการตัด＜300mm, ความหนา ＜1.2mm, ค่าความคลาดเคลื่อนของความกว้างในการตัด≦0.05mm;
• การโค้งงอในการตัด: ≦0.5mm/M สำหรับแถบที่มีความกว้างมากกว่า 300mm, ≦1.0mm/M สำหรับแถบที่มีความกว้าง<300mm แถบขอบภายใน 100mm ของขอบม้วนแม่ไม่ได้อยู่ในการจำกัด
• เสี้ยน: ≦0.05mm หรือกล่าวอีกนัยหนึ่งคือ ไม่เกิน 5% ของแถบที่มีความหนามากกว่า 1mm ที่การตัดด้วยความเร็วคงที่ภายใต้เงื่อนไขของมีดที่คมและช่องว่างของมีดที่เหมาะสม
• การสลับการม้วนกลับ≦±0.5mm (ที่ความเร็วคงที่ การเปลี่ยนแปลงความเร็วไม่เร็วเกินไป
• การม้วนกลับแบบ Turriform: ≦±2.0mm (ที่เส้นผ่านศูนย์กลางการม้วนสูงสุด

กระบวนการจัดวาง:

อานเตรียมม้วน, รถบรรทุกม้วน, เครื่องคลายม้วนแบบแกนเดี่ยวพร้อมลูกกลิ้งกด, เครื่องปอกหัวม้วน, เครื่องป้อนแบบหนีบ & เครื่องปรับระดับล่วงหน้า 5 ลูกกลิ้ง, กรรไกร, ลูปบ่อ 1, ไกด์ด้านข้าง, เครื่องตัด, เครื่องม้วนเศษ, ลูปบ่อ 2, ตัวปรับความตึงและตัวแยกก่อน, กรรไกรหลังและลูกกลิ้งเบี่ยงเบน, เครื่องม้วนกลับพร้อมตัวแยกโอเวอร์อาร์ม, รถขนถ่ายม้วน, (turnstile)

พารามิเตอร์:
