สแตนเลส Fly Shear ตัดเป็นเส้นยาว

สายการผลิตตัดตามความยาวแบบโรตารีอัตโนมัติสำหรับสแตนเลส 0.3-3 X 1000

สายการผลิตตัดตามความยาวแบบ 6Hi Leveler Rotary Shear สำหรับสแตนเลส SUS 0.2 - 2 X 850

สายการผลิตตัดตามความยาวแบบ Rotary Shear Fly ซึ่งผลิตโดยบริษัทของเรา มีความเร็วสูงและแม่นยำสูง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการตัดแผ่นโลหะบางและแผ่นสั้น:

• การตัดแบบ Fly เหมาะสำหรับการตัดขดลวดแผ่นบางที่มีความยาว (หลายพันเมตร)
• ความถี่ในการตัดแบบ Fly สามารถสูงถึง 150 ครั้ง/นาที ความเร็วสาย 80 -100m/min
• การตัดแผ่นสั้นหมายถึงการตัดต่อเนื่องความถี่สูง ผลิตภาพสูง
• 6High leveler ความแม่นยำสูง, เครื่องเคลือบฟิล์ม, เครื่องซ้อนคู่ เป็นการจัดเรียงการผลิตสูง
• สายการตัดแบบ Fly สำหรับ 0.3 -3.0mm x 1000mmW x 200 -3000mmL

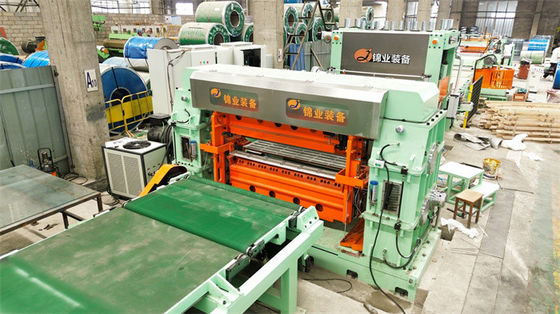

• การปรับลูกกลิ้งปรับระดับทำได้โดยอัตโนมัติโดยใช้เซอร์โวกดลูกกลิ้งสำรอง

พารามิเตอร์:

องค์ประกอบ:

ลักษณะเฉพาะ:

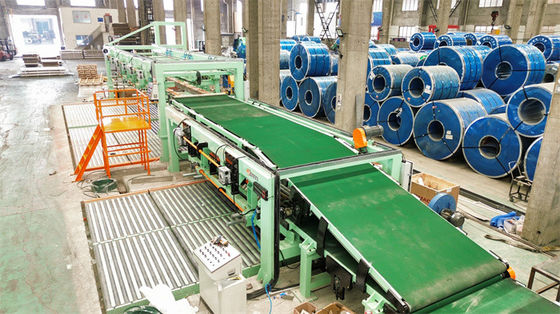

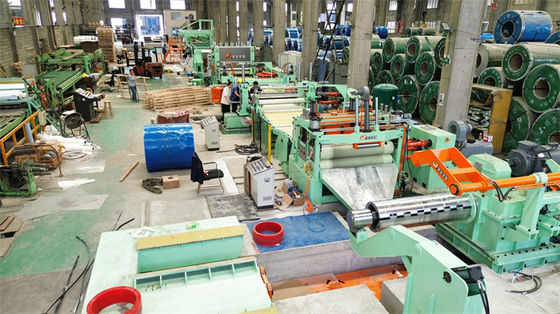

1. สายการผลิตตัดตามความยาวคือการทำแผ่นเหล็กแบนที่มีความยาวแน่นอนโดยการปรับระดับและตัดตามความยาว ประกอบด้วยเครื่องคลายขดลวด, เครื่องปรับระดับ, โรตารีเชียร์, เครื่องซ้อน ฯลฯ พร้อมฟังก์ชันเสริมในการโหลดขดลวด, การวัดความยาว, การเคลือบฟิล์ม, การส่งมอบแผ่นและเอาต์พุต ฯลฯ
2. กระบวนการทำงานคือการคลายขดลวด, การปรับระดับ 19 ลูกกลิ้ง 6hi, การวัดความยาว, การตัดแบบโรตารี fly shear, แผ่นที่ตัดแล้วจะไปที่เครื่องซ้อนแรกจนกว่าจำนวนการซ้อนจะถึงจำนวนที่ตั้งไว้ล่วงหน้า จากนั้นจึงถ่ายโอนไปยังเครื่องซ้อนที่สองด้วยตนเอง ในขณะที่แผ่นกำลังจะไปที่เครื่องซ้อนที่สอง ให้ออกแผ่นบนโต๊ะยกแรกโดยโต๊ะลูกกลิ้ง จากนั้นเครื่องซ้อนแรกจะกลับสู่สถานะการทำงาน ด้วยวิธีนี้ การตัดขดลวดเหล็กหนึ่งครั้งสามารถดำเนินการได้อย่างต่อเนื่อง
3. กระบวนการทำงานเป็นแบบอัตโนมัติ โดยใช้ PLC servo control และ HMI บนหน้าจอสัมผัส สามารถตั้งค่าขนาดแผ่น จำนวนชิ้น คำนวณน้ำหนักแผ่น นอกจากนี้ยังมีฟังก์ชัน: ตั้งค่าความเร็วในการป้อน ตั้งค่าความยาวในการป้อน ตั้งค่าจำนวนการป้อน สลับระหว่างโหมดแมนนวลและอัตโนมัติ เริ่มอัตโนมัติ หยุดอัตโนมัติ หยุดชั่วคราว เคาน์เตอร์เป็นศูนย์ ปุ่ม fwd-rwd กรรไกรขึ้น-ลง สัญญาณเตือนข้อผิดพลาด ฯลฯ
4. ลูกกลิ้งเคลือบโครเมียม, ลูกกลิ้ง PU, โบลเวอร์ ฯลฯ มีบทบาทในการปกป้องพื้นผิวแผ่นจากการถูกทำลาย
5. ยกเว้นการป้อนแบบแมนนวล ทุกอย่างทำงานอัตโนมัติ
