ระบบอัตโนมัติรีดเย็นสำหรับโรงรีดเย็นแถบโลหะ

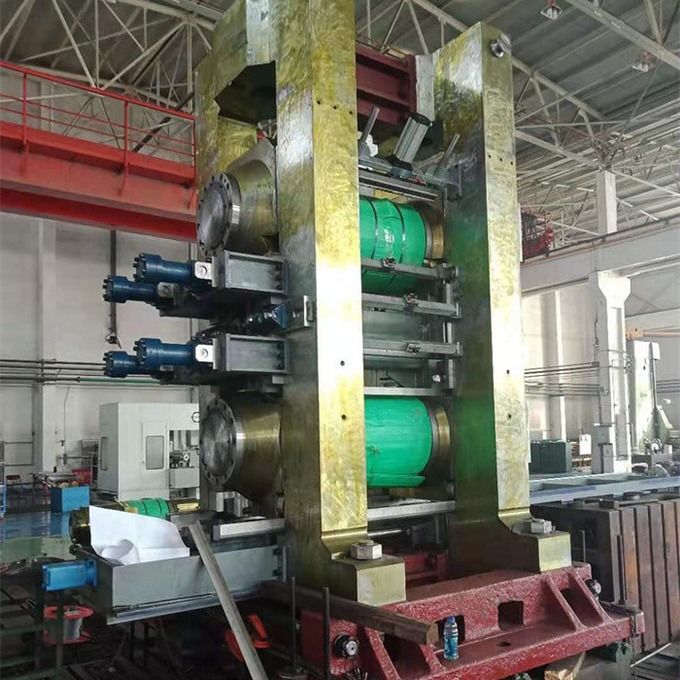

เครื่องรีดเย็น AGC ไฮดรอลิกความแม่นยำสูงแบบกลับด้านหรือตีคู่

เครื่องรีดไฮดรอลิก AGC กำลังเป็นที่นิยมมากขึ้นในอุตสาหกรรมการรีดแถบโลหะ เนื่องจากมีความแม่นยำสูง ความเร็วสูง และระบบอัตโนมัติระดับสูง

Screw down ของ Rolling Mill มีตัวเลือกดังนี้ประเภทช่างกลและประเภทไฮดรอลิก AGC,

• ประเภทช่างยนต์ประกอบด้วยมอเตอร์, ตัวลดความเร็ว, เบรค, สกรูตัวหนอน, แผ่นทรงกลม ฯลฯสามารถปรับม้วนบนได้อย่างรวดเร็วและบ่อยครั้งด้วยระยะชักที่มากและไม่มีภาระในการหมุน โครงสร้างที่เรียบง่ายกว่าและการบำรุงรักษาที่ง่ายกว่า ระบบส่งกำลังที่ซับซ้อนและความไวต่ำ ไม่เหมาะสำหรับการกลิ้งความเร็วสูงที่มีความแม่นยำสูง
• สกรูดาวน์ไฮดรอลิกประกอบด้วยกระบอกสูบไฮดรอลิก เซอร์โววาล์ว ระบบไฮดรอลิก ตลอดจนการตรวจสอบมิเตอร์และระบบควบคุมคอมพิวเตอร์ ซึ่งไม่มีโครงสร้างการส่งกำลังที่ซับซ้อน

ระบบไฮดรอลิคกดลงหรือขึ้นระบบรีดเย็นตัวละคร:

1. ระบบไฮดรอลิกกดขึ้น AGC พร้อมการควบคุมอัตโนมัติ รวมถึงกระบอกไฮดรอลิกกดขึ้น ระบบควบคุม AGC สถานีไฮดรอลิก เกจวัดความหนา พร้อมฟังก์ชันการควบคุมตำแหน่งระยะห่างลูกกลิ้งคงที่ การควบคุมแรงดันคงที่ และการควบคุมการปรับเอียงอัตโนมัติ
2. ระบบควบคุมอัตโนมัติของคอมพิวเตอร์ CPU
3. หน้าจอสัมผัส HIM สำหรับการแสดงผลแบบไดนามิก การตั้งค่าพารามิเตอร์การหมุน การเตือนการเสีย และการพิมพ์รายงาน
4. ไดรฟ์ดิจิตอล DC หรือ AC ความถี่
5. ขับเคลื่อนลูกกลิ้งกลาง (แยกขับเคลื่อนลูกกลิ้งกลางบนและลูกกลิ้งกลางล่าง
6. การควบคุมความเย็นของลูกกลิ้งแบ่งออกเป็น 5 โซน การควบคุมการไหลของน้ำแบบอิมูซิไฟด์
7. ลูกกลิ้งทำงานควบคุมการดัดในเชิงบวก / ลบ
8. การตั้งค่าล่วงหน้าของการถ่ายโอนลูกกลิ้งกลางและการควบคุมการดัดในเชิงบวกของลูกกลิ้งกลาง
9. การตั้งค่าศูนย์ของเส้นศูนย์การกลิ้งเป็นศูนย์ด้วยลิ่ม
10. ลูกกลิ้งทำงานและลูกกลิ้งกลาง อุปกรณ์เปลี่ยนเร็ว
11. ปรับความเร็วรอบและแรงดึงอัตโนมัติ
12. มาตรการป้องกันกรณีแถบขาด สัญญาณเตือนอุบัติเหตุ และหยุดฉุกเฉิน
13. น้ำมันหล่อลื่นสำหรับลูกกลิ้งทำงาน ลูกกลิ้งกลาง และลูกกลิ้งสำรอง
14. ตลับลูกปืนสำหรับลูกกลิ้งสำรอง
15. เครื่องวัดความหนาของเอ็กซ์เรย์
16. การเชื่อมโยงกระบวนการกลิ้งและสัญญาณเตือนข้อบกพร่องที่ควบคุมโดย PLC
17. การตั้งค่าล่วงหน้าของกระบวนการรีด การตรวจสอบ การแสดงผล และการเตือนของพารามิเตอร์กระบวนการรีดและพารามิเตอร์เครื่องจักรที่สำคัญ


เอามา600 สี่ลูกกลิ้ง (สูง 4) เครื่องรีดเย็นแบบพลิกกลับได้สำหรับแถบเหล็กสูงสุด 500 มม. พร้อมการกำหนดค่า AGC ไฮดรอลิกเป็นตัวอย่าง

กระบวนการทำงาน:
เครื่องปลดคอยล์ 10T, เครื่องป้อนหยิกและเครื่องหนีบผมตรง 5 เครื่อง, เครื่องรีดคอยล์ตัวที่ 1, เครื่องรีดกลับด้าน AGC ไฮดรอลิค 4 เครื่อง, เครื่องรีดคอยล์ตัวที่ 2
