รายละเอียดสินค้า:
|
| ชื่อ: | สายตัดเหล็กดำ HR เกจวัดความยาว | วัสดุ: | แผ่นคอยล์เหล็กดำ HR |
|---|---|---|---|
| ความหนาของแผ่น: | 5-20mm | ความกว้างของแผ่น: | 1000-2200มม |
| ความยาวแผ่น: | 2000-12000มม | ความเร็วตัด: | 8 แผ่น/นาที x 2 ม |
| รหัสคอยล์: | 508 -800มม | น้ำหนักม้วน: | 40t |
| ความทนทานต่อความยาว: | +/-1.0มม | ความเรียบ: | 2.5 มม./ตร.ม |
| พลังงานทั้งหมด: | 500KW | พื้นที่ดิน: | 50ม.x10ม |
| เน้น: | เครื่องตัดตามความยาว |
||
เฮฟวี่เกจ เหล็กม้วน HR เหล็กดำตัดตามความยาวเครื่อง (5-20 x 2200)
เหล็กกล้าเฮฟวี่เกจ คอยล์ HR เหล็กดำ ต้องการงานหนักตัดตามความยาว:
1. เหล็กดำร้อน: Q235, Q345, Q355, st37 -52, ความแข็งแรงของแผ่นเหล็กความแข็งแรงของผลผลิต≤350Mpaความต้านทานแรงดึง≤550Mpa
2. ข้อกำหนดแผ่นเกจหนัก: ความหนา 5-20 มม., ความกว้าง 1,000-2200 มม., ความยาวตัด 2 -12 ม.
3. การปรับระดับสองครั้ง: ก่อนการปรับระดับลูกกลิ้งขนาดเส้นผ่านศูนย์กลาง 250 มม. 2 เกิน 3 ม้วน และเครื่องปรับระดับ 4 เกิน 5 ม้วน 4 สูง
4. Coil Uncoiler: หัวคู่, สองฐานเดินทางตามความกว้างของแผ่นม้วน
5. เครื่องเปิดหัวคอยล์: โครงพอร์ทัลติดตั้งลูกกลิ้งดึงหัวคอยล์ม้วนยืดหัวคอยล์และแผ่นพรวนดินพร้อมการปรับที่ดี
6. การเรียงซ้อนจานแบบสำเร็จรูป: หนีบจานป้อนลงบนตะแกรงซ้อน ดันจาน ดันจานให้เรียบร้อย
องค์ประกอบและพารามิเตอร์:
| เลขที่ | องค์ประกอบ | พารามิเตอร์ / การกำหนดค่า |
| 1 | อานคอยล์ | 40T |
| 2 | Uncoiler แมนเดรลคู่ | Φ500-800 มม. โหลด 40T |
| 3 | ตัวป้อนหยิกและตัวปรับระดับลูกกลิ้งห้าตัว | Φ250มม., 200KW |
| 4 | โต๊ะม้วน | 2300มม. x 4000มม |
| 5 | คู่มือด้านข้าง | ไฮดรอลิค 1000-2200mm |
| 6 | 11 ลูกกลิ้งปรับระดับ | 4สูง 200KW Φ210 มม |
| 7 | เครื่องเข้ารหัสแบบหมุน | ตัวแทนออมรอน |
| 8 | ไฮดรอลิคเฉือน | หนัก 45KW |
| 9 | โต๊ะม้วน | 4000มม |
| 10 | ชั้นซ้อนและดัน | ยาว12m |
| 11 | ระบบไฮดรอลิค | วาล์ว Vitory ปั๊ม Yuken |
| 12 | ระบบควบคุมด้วยไฟฟ้า | ไดรฟ์ Parker DC, Siemens PLC และ HMI |
ตัวอักษร:
1.Uncoiler/Decoiler
สายตัดยาวหนักจับขดลวดเหล็กหนักของเฮฟวี่เกจUncoiler มีแกนหมุนคู่และฐานเลื่อนที่แข็งแรง
แมนเดรลแต่ละอันมีสามขั้นตอน การเปิดและปิดของแมนเดรลสองอันโดยกระบอกสูบไฮดรอลิก
ติดตั้งกลไกความตึงด้านหลังที่ด้านบนของฐานคลายคอยล์ เพื่อให้มั่นใจถึงเสถียรภาพในการคลายคอยล์

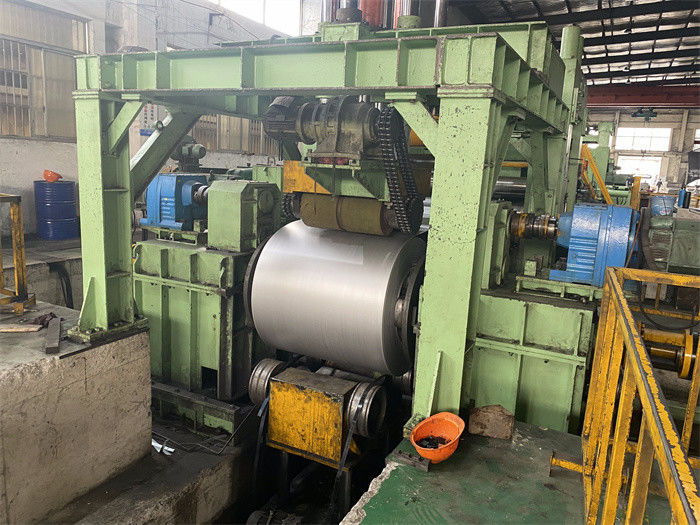

2. ที่เปิดหัวคอยล์พอร์ทัลเฟรม
โครงพอร์ทัลแข็งแรงมาก มีลูกกลิ้งกด ลูกกลิ้งยืดตรงด้านบนของโครง
กดลูกกลิ้งไฮดรอลิคที่ด้านบนของขดลวดเหล็กและปรับมุมการกดลงได้
ลูกกลิ้งยืดผมสามารถเลื่อนไปข้างหน้าข้างหลังเพื่อติดตามหัวแถบและยืดให้ตรงได้
แผ่นพรวนที่ติดตั้งบนตัวปรับระดับล่วงหน้ารองรับหัวคอยล์ในขณะที่ยืดหัวคอยล์กดลูกกลิ้งให้ตรง
3. ตัวปรับระดับล่วงหน้า 2+5 ตัวแรก
ลูกกลิ้งมีขนาดใหญ่และแข็งแรง ช่วยลดความเครียดภายในของขดลวดเหล็ก ผิวลูกกลิ้งชุบแข็งและเคลือบด้วยโครเมียม
เพื่อคลายความเครียดจากการดัดงอให้คลายตัว

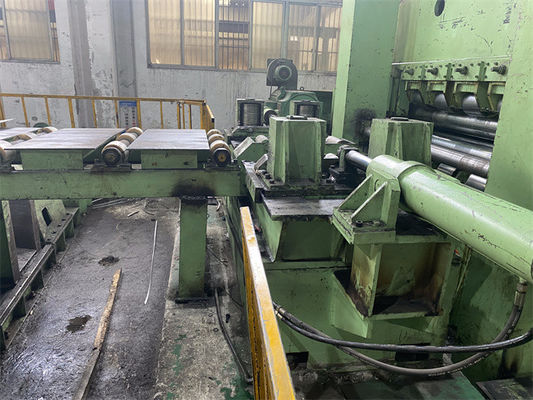

4. เครื่องปรับระดับสำหรับงานหนัก
จำนวนตัวปรับระดับสำหรับงานหนักคือ 13 ชิ้น 11 ชิ้นหรือ 9 ชิ้น เส้นผ่านศูนย์กลางของลูกกลิ้งจะอยู่ที่ 180 มม. -230 มม. -300 มม.
สามารถปรับช่องว่างและมุมของลูกกลิ้งบนและลูกกลิ้งล่างได้
ไม่มีการหยุดปรับระดับ เครื่องปรับระดับจะทำงานอย่างต่อเนื่องโดยไม่ต้องกดแผ่นเหล็กในขณะตัดแบบซิงโครนัส ช่วยป้องกันพื้นผิวแผ่นเหล็กได้ดีโดยไม่ทิ้งรอยลูกกลิ้ง
เมื่อแรงเฉือนหยุดการตัด ตัวปรับระดับจะถูกจับและหยุดภายใต้การวัดเอ็นโค้ดเดอร์
5. แรงเฉือนไฮดรอลิก
Track Shear: Synchro การตัดด้วยความถี่สูงและเฟรมที่แข็งแรง สถานีไฮดรอลิกที่แข็งแกร่งสำหรับการตัด เซอร์โวมอเตอร์ขนาดใหญ่สำหรับการซิงโครติดตามแผ่นเหล็กที่กำลังทำงาน
กรรไกรโยกไฮดรอลิกกำลังหยุดการตัดภายใต้การวัดตัวเข้ารหัส
6. รถยกอัตโนมัติ
วางระเบิดซ้อนกัน รับแต่ละแผ่นบนแขนลูกกลิ้ง เปิดแขนสองข้างเพื่อปล่อยแผ่นตกลงบนโต๊ะยก
โต๊ะม้วนส่งแผ่นซ้อนออกไปด้านนอกเพื่อบรรจุ
7. การควบคุมอัตโนมัติ กระบวนการทั้งหมดอยู่ภายใต้การควบคุม PLC ในโหมดอัตโนมัติ
