รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องกัดท่อเหล็กสี่เหลี่ยมจัตุรัส | ป้อนข้อมูล: | แถบเหล็กผสมคาร์บอนต่ำและโลหะผสมต่ำ |
|---|---|---|---|
| เอาต์พุต: | ท่อสี่เหลี่ยม 30 x 30 - 200x200 มม | ความเร็วในการผลิต: | 30-80ม./นาที |
| พื้นที่ดิน: | 65ม.x7ม | ช่างเชื่อม HF: | โซลิดสเตต300KW |
| ตัด: | เลื่อยร้อนหรือเย็น | เครื่องมือ: | ลูกกลิ้ง Cr12 |
| เทคโนโลยีการขึ้นรูป: | เติร์กมุ่งหน้าจาก Round to Square | เพลาลูกกลิ้ง: | แนวนอน 80 มม |
| เน้น: | เครื่องบดท่อสี่เหลี่ยมสี่เหลี่ยม |
||
เครื่องจักรโรงสีท่อเหล็กสี่เหลี่ยมจัตุรัสโดย Turks Heads จาก Round To Square
ท่อเหล็กสี่เหลี่ยมจัตุรัสเป็นท่อเหล็กโครงสร้างที่ใช้กันอย่างแพร่หลายเทคโนโลยีของท่อสี่เหลี่ยมจัตุรัสสามารถ:
เทคโนโลยีการขึ้นรูป "Directly to Square"
ม้วนเหล็กเส้นโดยตรงและขึ้นรูปเป็นสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้า เชื่อมและหัวเติร์กเพื่อให้ได้ท่อสำเร็จรูปลูกกลิ้งแบบรวมหนึ่งชุดสามารถทำท่อสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้าได้ทั้งหมด ประหยัดและใช้งานได้จริงกระบวนการขึ้นรูปม้วนใช้ท่อสี่เหลี่ยมหรือสี่เหลี่ยมเป็นแพ็คเกจเดียวระหว่างโปรไฟล์ที่ปรับโดยอัตโนมัติด้วยลูกกลิ้งรวมหนึ่งชุด
จากท่อกลมเป็นสี่เหลี่ยม โดย Turks Heads
จากเหล็กเส้นโดยการม้วนขึ้นรูปทำเป็นท่อกลมและเชื่อมด้วยความถี่สูง จากนั้นปรับขนาดท่อกลม ส่วนงานเปลี่ยนกลมเป็นเหลี่ยมโดยช่างหัวเติร์ก
ข้อดีของหัวเติร์กคือลูกกลิ้งชุดเดียวสามารถปรับให้เหมาะกับท่อสี่เหลี่ยมจัตุรัสทุกขนาดทำให้ประหยัดค่าลูกกลิ้ง
โครงสร้างหัวเติร์กไม่ได้ถูกบังคับขึ้นรูป การขึ้นรูปทรงกลมถึงสี่เหลี่ยมจะนุ่มนวลกว่า และรูปทรงท่อจึงสวยงามกว่า
สายการผลิตท่อสแควร์ 100 x 100:
| องค์ประกอบ | การกำหนดค่า | พารามิเตอร์ |
| Uncoiler | การขยายตัวของไฮดรอลิคหัวเดียว | 1.0- 3.0 x 100-400 มม. ID508, OD1800mm, 6T |
| เฉือนและช่างเชื่อม | เฉือนไฮดรอลิกอัตโนมัติ, เชื่อมอาร์กอน | H13 ใบมีด 3.0 x 400mm,16~250A |

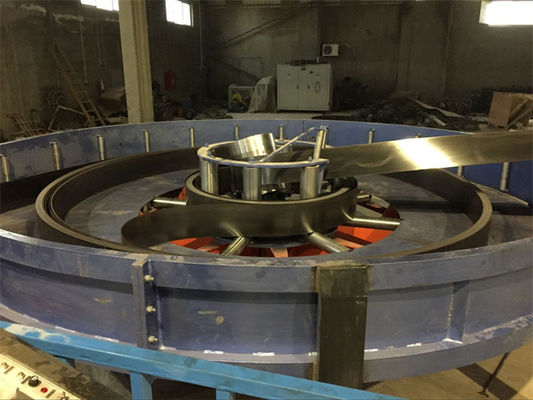

| สะสมเกลียวแนวนอน | หยิกป้อนเข้าไปในเกลียวเด็ก สะสมแถบเหล็กในร่างกายและออกมาเรื่อย ๆ | เส้นผ่านศูนย์กลาง 5 ม., 50KW, การป้อน 200 ม./นาที, |

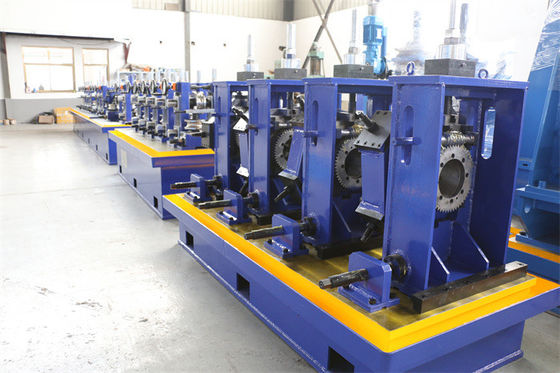

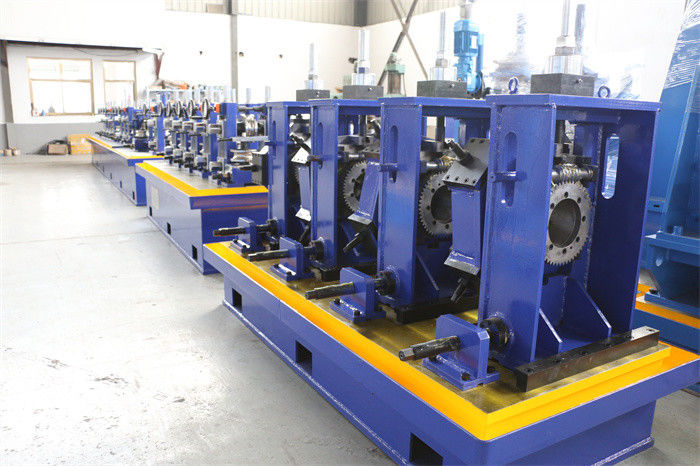

| เครื่องขึ้นรูป | การขึ้นรูปและการขึ้นรูปครีบ | 7 ชุดม้วนแนวนอน 8 ม้วนแนวตั้ง 132KW |
| การเชื่อมและการหล่อเย็น | คู่มือตะเข็บ, การบีบเชื่อม HF, การลบคม, (สเปรย์สังกะสีบนตะเข็บเชื่อม), การระบายความร้อน | คู่มือตะเข็บเติร์ก, เครื่องเชื่อมโซลิดสเตต 300KW, การบีบ 3 ม้วน, การขูดเสี้ยน 2 ชิ้น, ถังระบายความร้อน 4m |
| เครื่องคัดขนาด | แนวนอน, ลูกกลิ้งแนวตั้งและการปรับเชิงเส้น | ม้วนแนวตั้ง 4 ม้วน แนวนอน 4 ม้วน และหัวเติร์ก 4 ชุด |
| เลื่อยตัดแมลงวัน | การตัดเย็น แรงเสียดทานร้อนเป็นตัวเลือก | Φ38~Φ127mm x 10m, OD700mm×ID90mm× 4.0mm ใบเลื่อย, 60KW |
| ตารางม้วนออก | ข้างเดียวหมด | 12 ม |
| พลังงานทั้งหมด | 650KW |
เครื่องท่อ ERW ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
การกำหนดค่าระบบไฟฟ้าโรงสีท่อ
