รายละเอียดสินค้า:
|
| วัสดุ: | แผ่นรีดร้อน, แผ่นรีดเย็น, แผ่นม้วน GI | ความกว้างของคอยล์: | 300-1300 |
|---|---|---|---|
| ความหนาของคอยล์: | 0.3-3 | น้ำหนักม้วน: | 15-20T |
| รหัสคอยล์, OD: | 508มม.,1800มม | จำนวนการตัด: | 3 มม. x 12 แถบ |
| ความเร็วในการตัด: | 0-120ม./นาที | สลิตเตอร์คู่: | แลกเปลี่ยนอย่างรวดเร็ว |
| การขนถ่ายขดลวด: | ประตูหมุน | พื้นที่ดิน: | 25ม.x13ม |
| พลังงานทั้งหมด: | 300KW | แมนเดรหดตัว: | 508 |
| เน้น: | สายตัดโลหะแผ่นความแม่นยำสูง,สายตัดโลหะม้วน 508 มม.,สายตัดแผ่น 300KW |
||

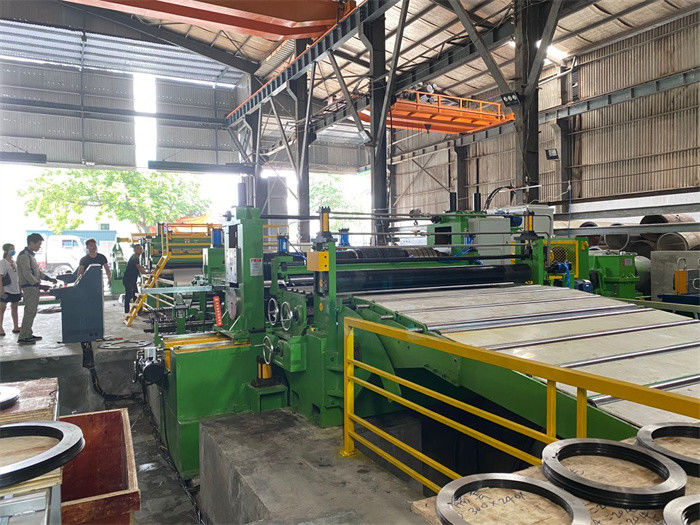

เส้นตัดโลหะแผ่นความแม่นยำสูงพร้อมตัวแยกแฝดแบบเปลี่ยนเร็ว
เครื่องสลิตเตอร์คู่เป็นทางออกที่ดี เมื่อโรงงานแปรรูปเหล็กม้วนต้องการการผลิตสูง สำหรับเครื่องสลิตเตอร์คู่ที่แลกเปลี่ยนกันอย่างรวดเร็ว ใช้เวลาเพียง 15 นาทีเท่านั้นคนงานที่มีความชำนาญแบบดั้งเดิมต้องใช้เวลา 1-2 ชั่วโมงในการจัดและปรับมีดกรีดและตัวเว้นระยะบนด้ามมีดกรีด เมื่อมีหัวมีดกรีดเส้นเดียว ต้องหยุดทั้งเส้นและรอให้มีดกรีดพร้อมจัดมีดใหม่และ สเปเซอร์มิฉะนั้น ในช่วงเวลานี้ จะมีการกรีดคอยล์อื่นในกรณีที่กรีดไม่หยุด
กระบวนการเปลี่ยนแปลงอย่างรวดเร็ว:
1. ปลดล็อคข้อต่อของไดรฟ์ เปิดเครื่องกดไฮดรอลิกที่ตีนสลิตเตอร์
2. การเดินมอเตอร์ออกไปที่แท่นแลก
3. ใช้มอเตอร์ในการเคลื่อนย้ายแพลตฟอร์มเพื่อให้ตัวแยกอื่น ๆ หันหน้าไปทางตำแหน่งออนไลน์
4. ใช้มอเตอร์ในการเคลื่อนย้าย slitter อื่น ๆ ทางออนไลน์
5. เท้ากดไฮดรอลิกของตัวแยกอื่น ๆ เชื่อมต่อเพลาขับและล็อค
6. ก่อนเปลี่ยน มีการติดตั้งและปรับแต่ง Slitting tool แล้ว
เราจัดให้
หัวตัดคู่ขนาด 3x1250 หนึ่งชุดไปยังฟิลิปปินส์
หัวตัดคู่ 4x1850 หนึ่งชุดไปยังแอฟริกาใต้
หนึ่งชุด 3 x 1600 double slitters slitting line ไปยังอินโดนีเซีย
หัวตัดคู่ 3x2000 หนึ่งชุดไปยังเวียดนาม
หัวตัดคู่ 6x1700 หนึ่งชุดไปยังรัสเซีย
เครื่องตัด slitters คู่ 6x2000 หนึ่งชุดไปยังอินเดีย
หนึ่งชุด 8x2000 คู่ slitters เส้นตัดไปยังแอลจีเรีย
การออกแบบตัวแยกคู่ (ตัวแยกคู่) ของเราให้ประสิทธิภาพที่ยอดเยี่ยมมาก:
เมื่อลูกค้าต้องการกรีดเหล็กม้วนขนาดกว้าง เช่น 0.3-6 มม., 0.4-8 มม. เราจะสร้างสลิตเตอร์สองตัวที่มีหน้าตัดที่แตกต่างกัน ตัวสลิตเตอร์ตัวหนึ่งใช้สำหรับตัดแผ่นม้วนบาง ส่วนอีกตัวสลิตเตอร์จะใหญ่กว่าสำหรับสลิตเตอร์แผ่นม้วนที่หนากว่า .
เราจัดหาเครื่องสลิตเตอร์คู่ขนาด 6x1600 พร้อมเครื่องสลิตเตอร์ขนาด 0.3-3 มม. เครื่องหนึ่งและเครื่องสลิตเตอร์ขนาด 2-6 มม. อีกเครื่องหนึ่งลูกค้าพอใจมากกับการออกแบบ ไม่ว่าจะกรีดม้วนหนาแค่ไหน เขาก็ได้ผลลัพธ์ที่ดี
ตัวแยกสองตัวสามารถขับเคลื่อนด้วยมอเตอร์ตัวขับและชุดส่งกำลังหนึ่งตัว หรือตัวแยกแต่ละตัวมีมอเตอร์และชุดเกียร์หนึ่งตัวที่หัวตัวแยกส่วนขับออกและกลับคืนบนราง โดยไม่จำเป็นต้องมีแท่นเปลี่ยนอันเดียวแต่ต้องมีแพลตฟอร์มแลกเปลี่ยนหนึ่งแพลตฟอร์มเมื่อต้องการตัวสลิตเตอร์มากกว่าสองตัวสำหรับหนึ่งไลน์สลิท
องค์ประกอบและพารามิเตอร์:
| เลขที่ | องค์ประกอบ | พารามิเตอร์ |
| 1 | รถคอยล์ให้อาหาร | 15-20T |
| 2 | Uncoiler แมนเดรลคู่ | Φ508 มม. โหลด 20T |
| 3 | ตัวป้อนหยิกและตัวปรับระดับลูกกลิ้งห้าตัว | Φ160มม., 30KW |
| 4 | กรรไกรไฮดรอลิค | 3 x 1300 |
| 5 | ตารางม้วนเกียร์ | ความยาว3000mm |
| 6 | คู่มือด้านข้างและ Pres Roller | กว้าง300-1300mm |
| 7 |

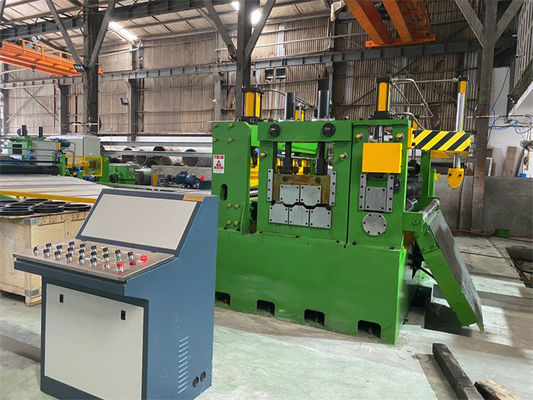

เครื่องตัด (หัวคู่แลกเปลี่ยนอย่างรวดเร็ว) |
Φ220มม., 110KW +4KW x 3 |
| 8 | ที่กรอเศษขอบและหาง Strips กด | 4KW x 2 |
| 9 | หลุมสะสม | ความยาว4000mm |
| 10 | Pre-separator, Tensioner, ลูกกลิ้งทรงตัว |
การแยกสองครั้ง ขนแกะรู้สึกตึงเครียด ลูกกลิ้งโก่ง Φ320mm |

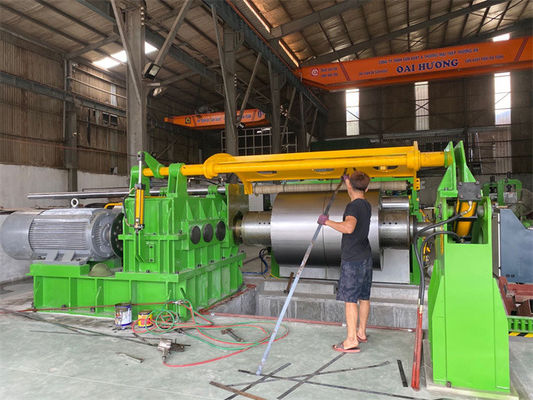

| 11 | ReCoiler (พร้อมแผ่นแยก, ตัวดัน) | Φ508mm, 132KW, 20T โหลด |
| 12 | รถเข็นปล่อยขดลวด | 20T |
| 13 | ระบบไฮดรอลิค | วาล์ว Rexroth ปั๊ม Yuken |
| 14 | ระบบควบคุมด้วยไฟฟ้า | ไดรฟ์ Parker DC, Siemens PLC และหน้าจอสัมผัส |
